Муфта П1 (ТУ 1469-001-18031254-2011, ТУ 4834-004-60528196-2009)
Сварная композитная муфта П1, предназначена для выборочного ремонта дефектных участков действующих магистральных нефтепроводов, согласно РД-23.040.00-КТН-090-07, РД-23.040.00-КТН-386-09 и РД-23.040.01-КТН-108-10.
Сварная композитная муфта П1 устанавливается по специальной композитно-муфтовой технологии согласно РД-23.040.00-КТН-090-07 и РД-23.040.01-КТН-108-10 на действующих магистральных нефтепроводах наружным диаметром 219 – 1220 мм с номинальной толщиной стенки 4-28 мм, работающих под давлением до 10 МПа (10 кгс/см2) с циклическим режимом работы (количество циклов нагружения – до 360 циклов/год).

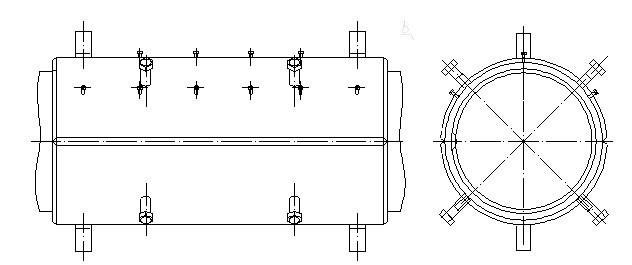

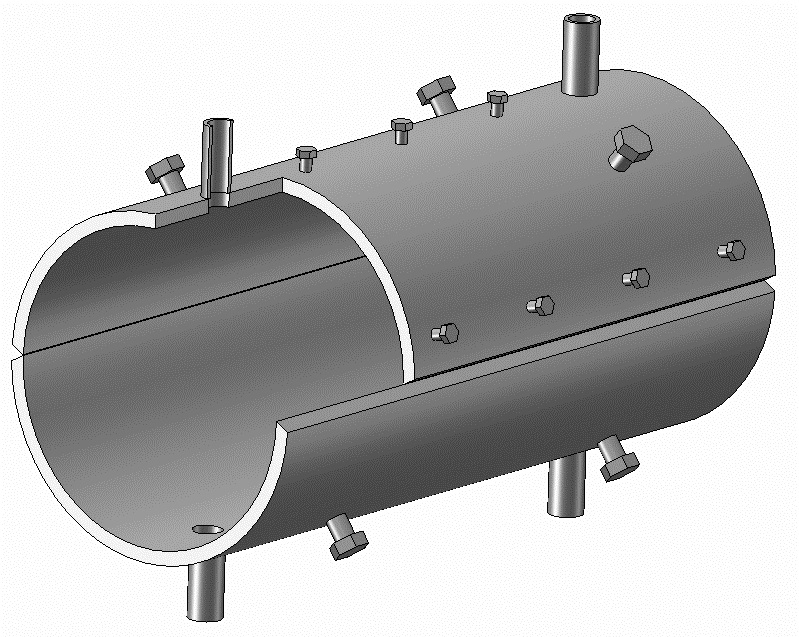

Сварная композитная муфта состоит из двух полумуфт, имеющих разделку на торцевых и продольных кромках, входных и выходных патрубков, контрольных и установочных болтов. При монтаже муфты на трубопровод полумуфты соединяются между собой сварными швами, при этом сама муфта к трубопроводу не приваривается.
Диаметр трубопровода, мм | Длина муфты, мм | Толщина стенки муфты, мм | Внутренний диаметр муфты после сборки, мм |
159 | 1000±3 | 4 | 190±4 |
159 | 1500±4 | 4 | 190±4 |
168 | 1000±3 | 4 | 200±4 |
168 | 1500±4 | 4 | 200±4 |
219 | 1000±3 | 4 | 250±4 |
219 | 1500±4 | 4 | 250±4 |
219 | 1000±3 | 6 | 250±4 |
219 | 1500±4 | 6 | 250±4 |
325 | 1000±3 | 4 | 355±4 |
325 | 1500±4 | 4 | 355±4 |
325 | 1000±3 | 6 | 355±4 |
325 | 1500±4 | 6 | 355±4 |
530 | 1000±3 | 10 | 560±4 |
530 | 1500±4 | 10 | 560±4 |
530 | 2000±4 | 10 | 560±4 |
530 | 3000±4 | 10 | 560±4 |
720 | 1000±3 | 10 | 750±4 |
720 | 1500±4 | 10 | 750±4 |
720 | 2000±4 | 10 | 750±4 |
720 | 2500±4 | 10 | 750±4 |
720 | 3000±4 | 10 | 750±4 |
720 | 3500±4 | 10 | 750±4 |
720 | 1000±3 | 12 | 750±4 |
720 | 1500±4 | 12 | 750±4 |
720 | 2000±4 | 12 | 750±4 |
720 | 3000±4 | 12 | 750±4 |
820 | 1000±3 | 12 | 856±4 |
820 | 1500±4 | 12 | 856±4 |
820 | 2000±4 | 12 | 856±4 |
820 | 3000±4 | 12 | 856±4 |
1020 | 1500±4 | 12 | 1062±4 |
1020 | 2000±4 | 12 | 1062±4 |
1020 | 3000±4 | 12 | 1062±4 |
1020 | 1500±4 | 14 | 1062±4 |
1020 | 2000±4 | 14 | 1062±4 |
1020 | 3000±4 | 14 | 1062±4 |
1020 | 1500±4 | 16 | 1062±4 |
1020 | 2000±4 | 16 | 1062±4 |
1020 | 3000±4 | 16 | 1062±4 |
1020 | 2000±4 | 19 | 1062±4 |
1020 | 3000±4 | 19 | 1062±4 |
1020 | 2000±4 | 29 | 1062±4 |
1020 | 3000±4 | 29 | 1062±4 |
1220 | 1500±4 | 14 | 1262±4 |
1220 | 2000±4 | 14 | 1262±4 |
1220 | 3000±4 | 14 | 1262±4 |
1220 | 1500±4 | 16 | 1262±4 |
1220 | 2000±4 | 16 | 1262±4 |
1220 | 3000±4 | 16 | 1262±4 |
1220 | 2000±4 | 19 | 1262±4 |
1220 | 3000±4 | 19 | 1262±4 |
1220 | 2000±4 | 29 | 1262±4 |
1220 | 3000±4 | 29 | 1262±4 |
| |
